Welche Zielfernrohr Montagen gibt es?

Es gibt mehrere Möglichkeiten, ein Zielfernrohr auf einer Waffe zu montieren. Wichtig ist, dass die Zielfernrohr Montage eine feste Verbindung zwischen ZF und Waffe schafft.

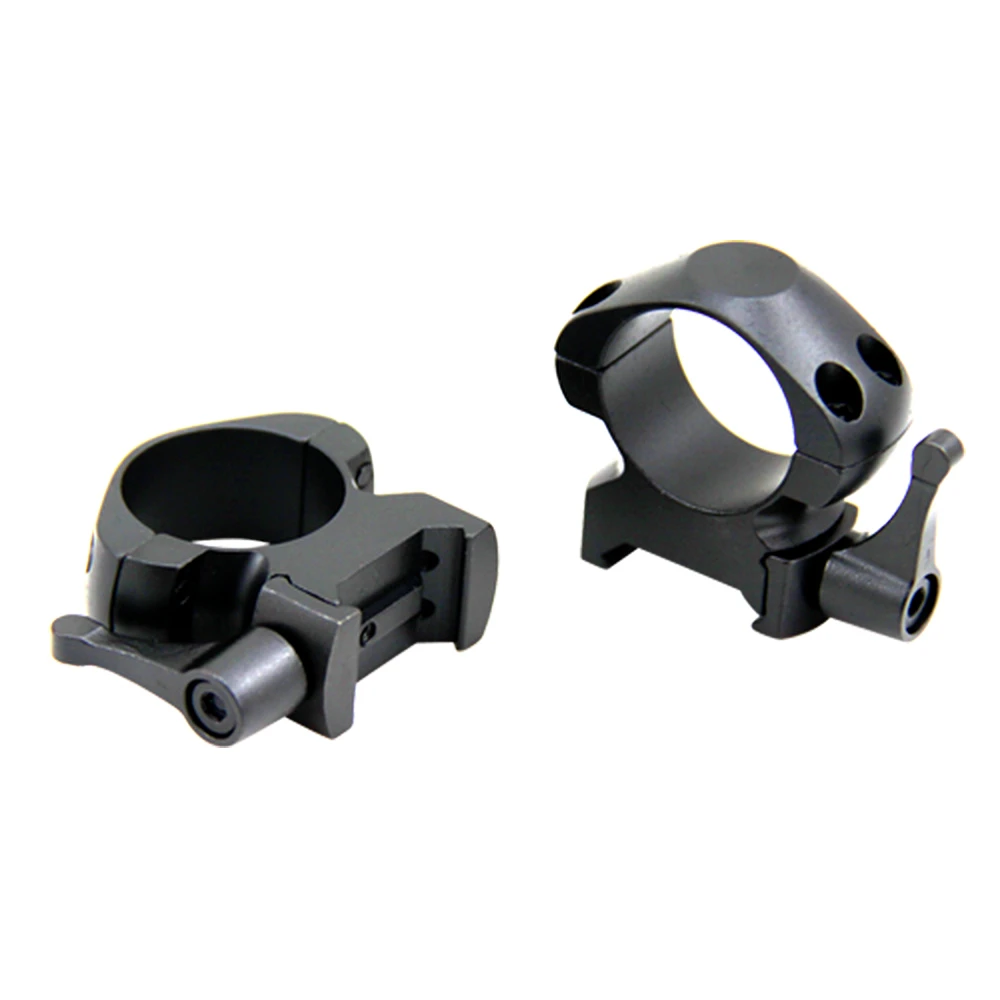

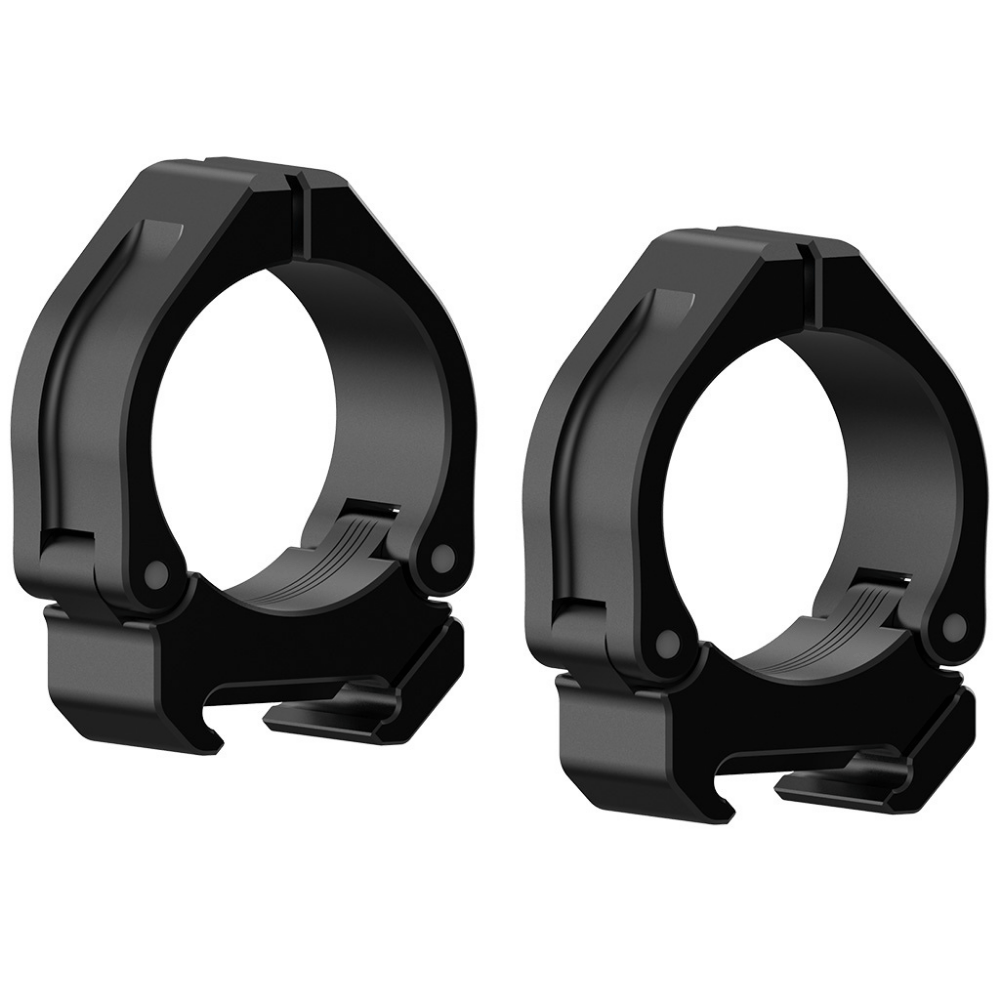

Die klassische Ringmontage

Hierbei wird das Zielfernrohr mittels zweier Ringe auf der Waffe befestigt. Da es verschiedene Mittelrohrdurchmesser bei Zielfernrohren gibt, werden auch unterschiedlich große Ringe angeboten. Die kleinste Dimension sind die zölligen Ringe, welche zumeist im amerikanischen Raum Verwendung finden. Diese Ringe haben einen Durchmesser von 25,4mm. Im europäischen Raum finden zum größten Teil 30 mm Mittelrohre Verwendung. Bei taktischen Zielfernrohren wird aufgrund der größeren Höhenverstellung zumeist ein 34 mm Mittelrohr genutzt. Ebenfalls sind 36 mm und 40 mm Ringe am Markt zu finden, welche aber eher wieder eine Ausnahme bilden.

Ringmontagen werden in den meisten Fällen auf 11 bzw, 16mm Prismenschienen oder einer Picatinny bzw. Weaver Schiene montiert.

Eine weitere Art der Ringmontage ist die Blockmontage. Die Blockmontage findet meist im taktischen Bereich bei Scharfschützengewehren oder AR-15/AR-10 Waffen Verwendung. Da hier größtenteils schwere Zielfernrohre mit großem Verstellbereich zum Einsatz kommen, werden einteilige Blockmontagen verwendet. Blockmontagen sind in der Regel zur Aufnahme auf Picatinny Schienen bestimmt. Aufgrund der einteiligen Konstruktion und der massiven Ringe können hiermit schwerste Zielfernrohre und stärkste Kaliber zum Einsatz kommen.

Die moderne Schienenmontage

Die meisten Gläser werden heutzutage mit einer Schiene angeboten. Die häufigsten Schienenmontagen bilden die ZEISS Innenschiene sowie das Swarovski Rail. Diese Schienen sind unterhalb des Mittelrohres platziert und bieten mehrere Vorteile. Anhand der Schiene ist das Zielfernrohr immer perfekt waagerecht ausgerichtet. Ebenso bieten Schienenmontagen eine sehr hohe Schussfestigkeit. Der Nachteil einer Schienenmontage ist der höhere Aufbau im Vergleich zur klassischen Ringmontage, welche tiefer gesetzt werden kann.

Die Schwenkmontage

Über Jahrzehnte hinweg war die EAW Schwenkmontage die häufigste Montageart bei klassischen Jagdwaffen. Hierbei handelt es sich um eine Zielfernrohrmontage, welche schnell abgenommen werden kann, um gegebenenfalls das Ansitzglas gegen einen Drückjagdoptik zu tauschen oder um über Kimme und Korn schießen zu können.

Die Schwenkmontage hatte aber einige Nachteile. Sie ist äußerst kostspielig und muss von einem Büchsenmacher eingepasst werden.

Wer seine Optiken heute schnell tauschen möchte, sollte zur Dentler Montage greifen. Diese Montage baut auf zwei Schienen auf. Eine Grundschiene, welche auf der Systemhülse der Waffe montiert wird und eine Montageschiene, welche am Glas selbst montiert wird. Diese Montage ist wesentlich kostengünstiger als die EAW Schwenkmontage hat jedoch den Nachteil, dass sie aufgrund der beiden Schienen hoch aufbaut.

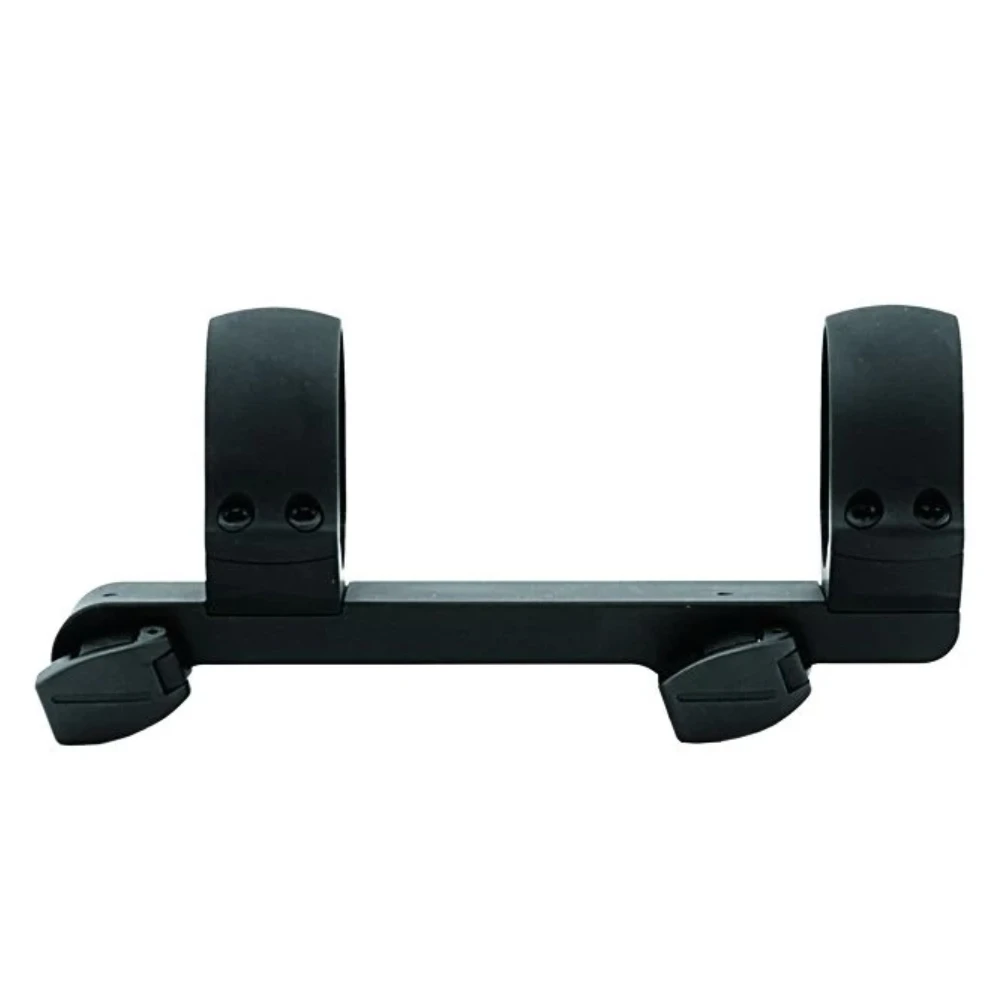

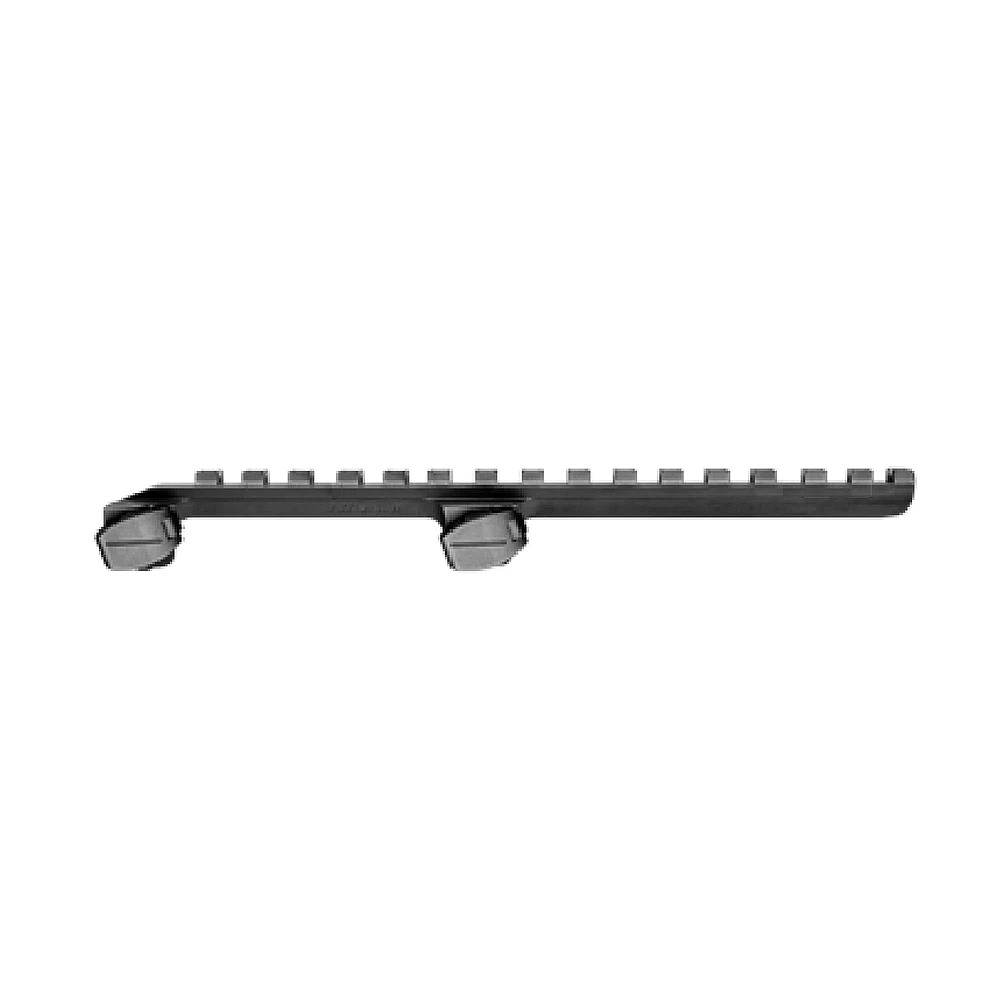

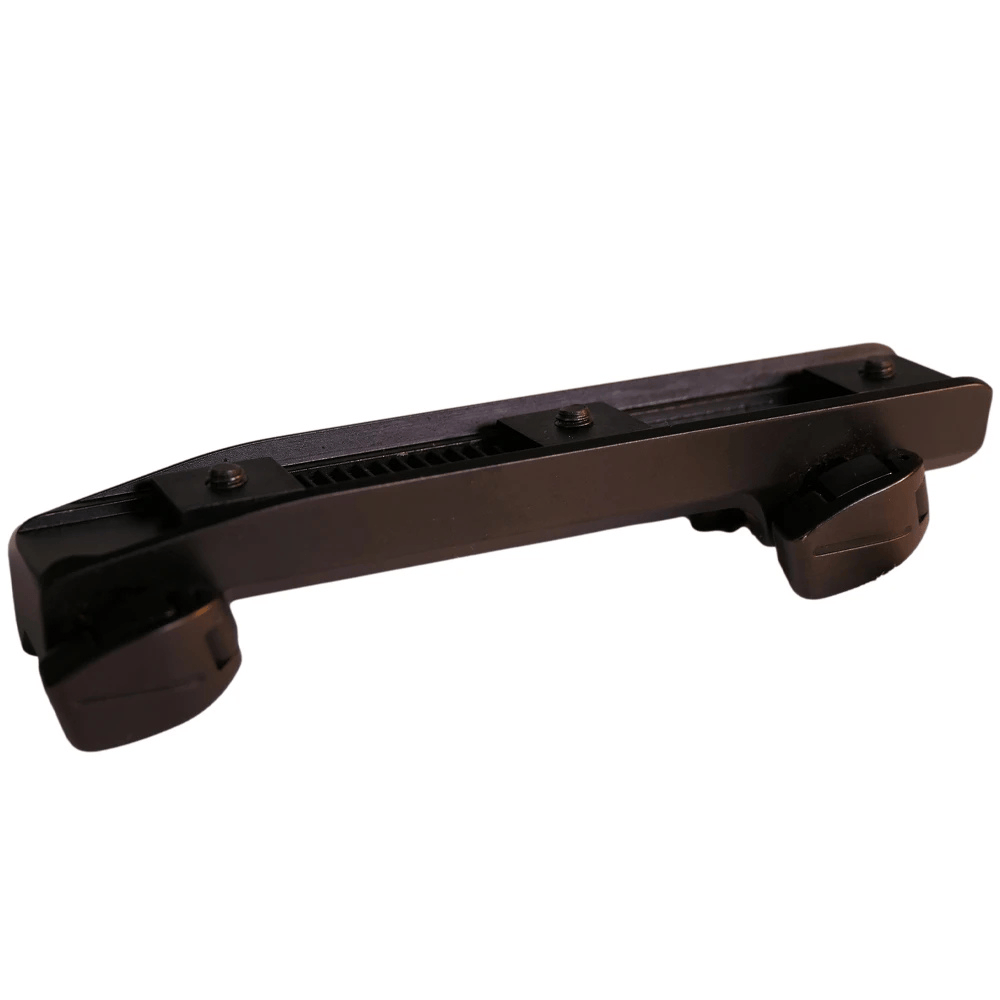

Eine weitere schnell abnehmbare und absolut wiederholgenaue Montage ist die Blaser Sattelmontage. Die Blaser R8 ist speziell für die Blaser Sattelmontage eingerichtet. Diese wird direkt oberhalb des Patronenlagers auf dem Lauf befestigt.

Was ist beim Kauf einer Zielfernrohrmontage zu beachten?

In unseren Augen sollte der Zielfernrohr Montage ein hoher Stellenwert eingeräumt werden. Sie ist dafür verantwortlich, über Jahre hinweg die sichere Verbindung zwischen Waffe und Zielfernrohr zu gewährleisten. Dies wiederum ist für eine konstante Präzision der Waffe unerlässlich.

Montagen werden aus Aluminium oder Stahl angeboten. Wem höchste Festigkeit wichtig ist, sollte zu Stahl greifen. Falls ein niedriges Gewicht angestrebt ist, sollte Alu gewählt werden.

Gerade heutzutage, wo immer mehr Schalldämpfer Verwendung finden, werden die Rückstoßkräfte unserer typischen Jagdkaliber wie .308 Win. 8x57IS oder .30-06 stark kompensiert. Hierdurch kann in den meisten Fällen bedenkenlos zu Aluminium gegriffen werden.

Wer keinen Schalldämpfer nutzt und ein starkes Kaliber wie die .300 Win. Mag., 8x68S oder .375 Holland&Holland nutzt sollte Stahl den Vorzug geben.

Was ist eine Picatinny Schiene?

Die Picatinny Schiene ist eine genormte, gezahnte Schiene, welche aus dem militärischen Bereich kommt. Entwickelt wurde diese beim Picatinny Arsenal im US-Bundesstaat New Jersey. Daher auch der Name Picatinny Schiene.

Die Picatinny Montage selbst ist 15,67 mm breit. Der Schienenkopf hat eine Gesamtbreite von 21,20 mm.

Auf der Picatinny Schiene sind in regelmäßigen Abständen Quernuten angeordnet, in die der Rückstoßstollen der Montageringe eingreifen kann, um somit ein Rutschen der Montage zu verhindern.

Picatinny Montagen sind von Herstellern wie Recknagel oder Rusan für nahezu jedes Waffenmodell erhältlich. Die Picatinny Schiene bietet eine extreme Festigkeit und ist zudem günstig in der Anschaffung.

Eine Picatinny Schiene montieren: Eine Picatinny Schiene wird anhand beiliegender Montageschrauben mit der Systemhülse der Waffe verschraubt. Zudem sollte die Picatinny Schiene immer mit der Systemhülse der Waffe verklebt werden, um höchst Schussfestigkeit zu gewährleisten.

Was ist eine Weaver Schiene?

Die Weaver Montage ist so gesehen der Vorgänger der Picatinny Schiene und wurde in Ihren Grundzügen bereits in den 1930er Jahren entwickelt. Sie ist von den Maßen nahezu identisch mit der Picatinny Schiene, hat jedoch etwas schmälere Quernuten und die Nuten selbst sind in ungleichmäßigen Abständen vorhanden.

Aus diesem Grund passen Zubehörteile für die Weaver Schiene meist auf Picatinny Schienen. Ringe, welche für Picatinny Schienen bestimmt sind, passen jedoch nicht auf die Weaver Schiene, da die Weaver Schiene kleinere Quernuten aufweist.

Darum raten wir dazu die Picatinny Schiene zu wählen, da sie flexibler ist und zudem aufgrund Ihrer massiveren Bauart höhere Rückstoßkräfte kompensieren kann.

Zielfernrohr Montieren

Wir raten immer dazu, die Zielfernrohrmontage einer fachkundigen Person zu überlassen. Falls Sie dies wünschen, können wir diese Aufgabe gerne für Sie erledigen. Ebenso können wir Ihre Waffe auch nach Ihren Wünschen einschießen. Treten Sie mit uns in Kontakt!
